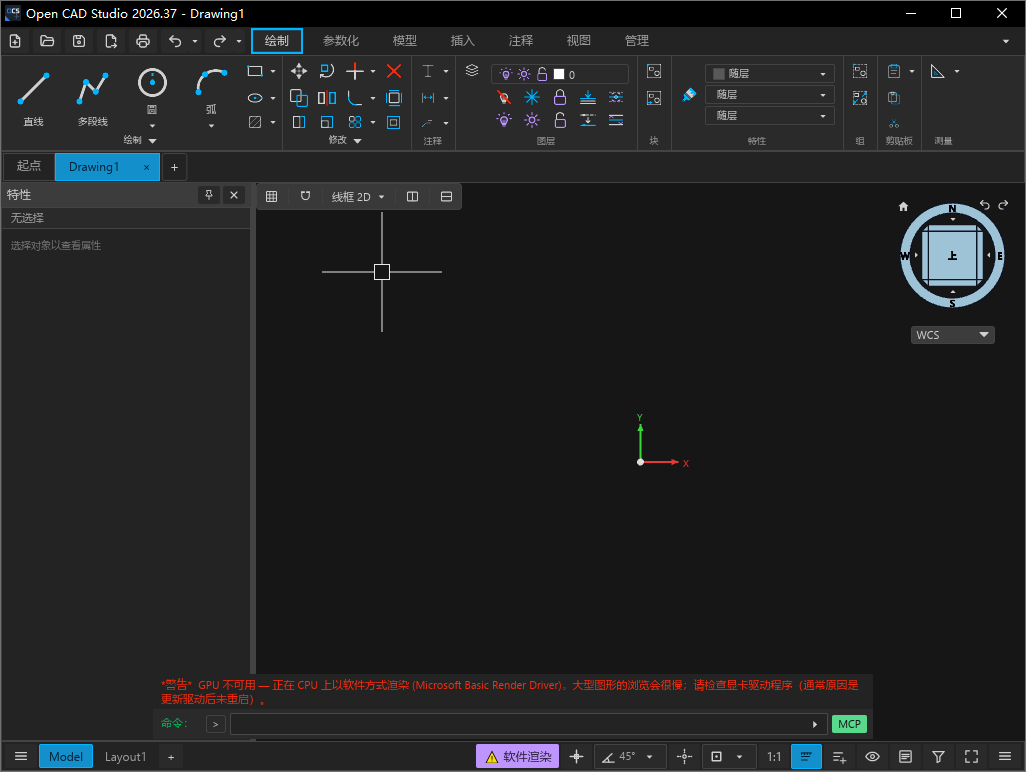

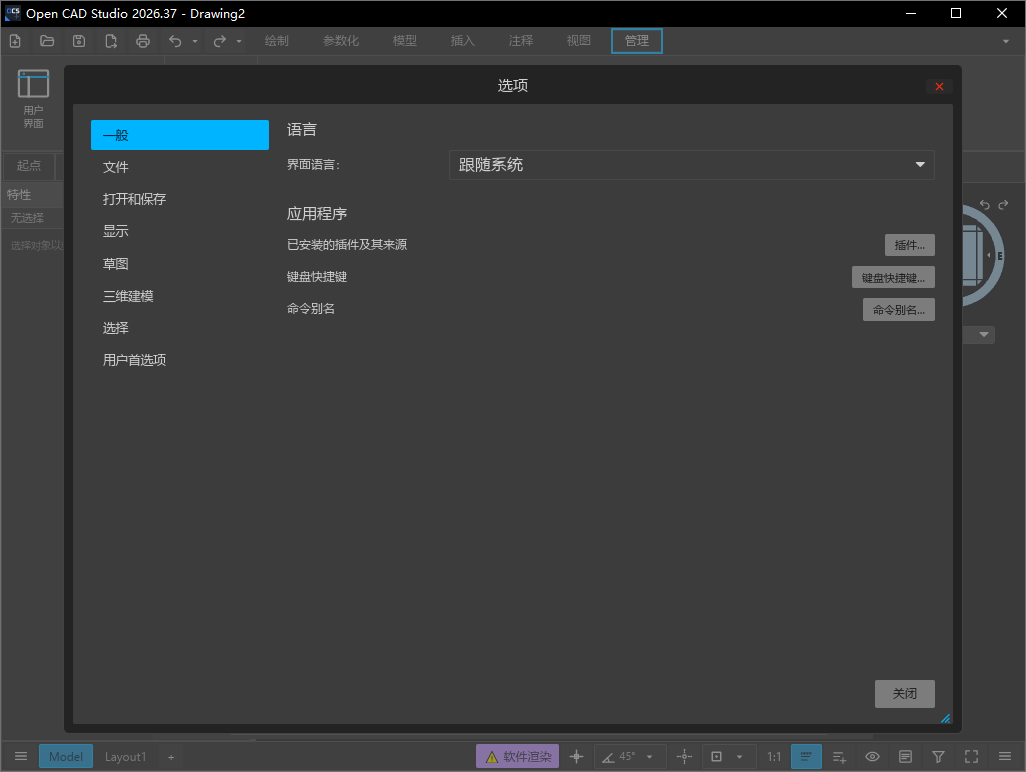

软件截图

软件介绍

Open CAD Studio 是一款定位于免费、开源的计算机辅助设计（CAD）软件，旨在为设计师、工程师和学生提供一套无需高昂授权费用即可使用的专业级 2D 制图与 3D 参数化建模解决方案。在商业 CAD 软件（如 AutoCAD 年费数千元、SolidWorks 授权动辄上万元）构筑的高成本壁垒下，Open CAD Studio 试图以开源协作的模式打破这一门槛。软件支持 DXF、STEP、IGES 等工业标准文件格式的导入导出，确保与现有工程工作流的兼容性。其界面设计力求在专业功能深度与易用性之间取得平衡，降低从商业 CAD 软件迁移的学习成本，是寻求免费 CAD 替代方案用户的可选项之一。

核心功能

2D 绘图引擎：提供完整的二维绘图工具集，包括直线、圆弧、多段线、样条曲线、尺寸标注、图层管理及文字注释等功能，满足工程制图、建筑平面图及电气原理图等典型 2D 绘图场景需求。
3D 参数化建模：支持基于草图的拉伸、旋转、扫掠、放样等实体建模操作，并具备参数化约束能力，允许用户通过修改尺寸参数驱动模型几何变化，实现设计意图的快速迭代。
工业标准格式兼容：支持 DXF（AutoCAD 兼容）、STEP（ISO 10303）、IGES 及 STL 等主流 CAD 数据交换格式的读写，确保与上下游工程软件及 3D 打印工作流的顺畅对接。
图层与对象管理：提供完善的图层系统，支持按图层控制对象可见性、颜色、线型及锁定状态，配合对象捕捉（Snap）与正交模式，保障绘图精度。
装配与布尔运算：支持多零件装配及布尔运算（并集、差集、交集），满足从单一零件到组件级别的建模需求。
渲染与视图控制：提供基础的三维视图操控（旋转、平移、缩放）及简易渲染预览功能，帮助用户直观评估模型外观与空间关系。

适用人群

预算有限但需要进行工程制图的个人设计师与自由职业者
学习 CAD 建模的高校学生与教育培训机构
创客（Maker）与 3D 打印爱好者，用于建模后导出 STL 文件
小微企业机械设计团队，寻求 AutoCAD/SolidWorks 的免费CAD替代方案
开源社区贡献者，对 CAD 底层内核与算法有研究兴趣的开发者

优缺点分析

优点：

完全免费且开源：无功能锁定、无订阅费用、无水印限制，对于预算紧张的个人用户和小团队而言，显著降低了专业 CAD 工具的使用门槛。
格式兼容性务实：对 DXF 和 STEP 的支持使其能够融入以 AutoCAD 和 SolidWorks 为核心的现有工程数据生态，而非成为格式孤岛。
参数化建模能力：相比部分同类开源 CAD 工具仅提供直接建模，Open CAD Studio 的参数化约束功能具备一定的工程实用性，支持设计参数的后期修改。
跨平台潜力：基于现代技术栈构建，具备跨平台运行的基础能力。

缺点：

功能深度与商业软件差距明显：在曲面建模、大型装配体性能、工程仿真（FEA/CFD）等高级功能领域，与 SolidWorks、Fusion 360 等商业产品存在代际差距，暂不适用于复杂工业产品设计。
生态与社区规模有限：相比 FreeCAD 等成熟开源 CAD 项目，Open CAD Studio 的社区活跃度、插件生态及教程资源仍处于发展初期，遇到问题时可获取的社区支持较少。
DXF 兼容性存在边界：对于包含复杂图块、外部参照（Xref）或自定义线型的高复杂度 DXF 文件，导入时可能出现元素丢失或显示偏差，需要二次调整。
稳定性有待验证：作为相对年轻的开源项目，在处理大型文件或执行复杂操作时的稳定性和容错能力，尚需更多实际生产环境的检验。
文档与本地化待完善：中文文档和教程资源相对匮乏，部分界面翻译可能不够完整，对国内用户的上手体验有一定影响。
