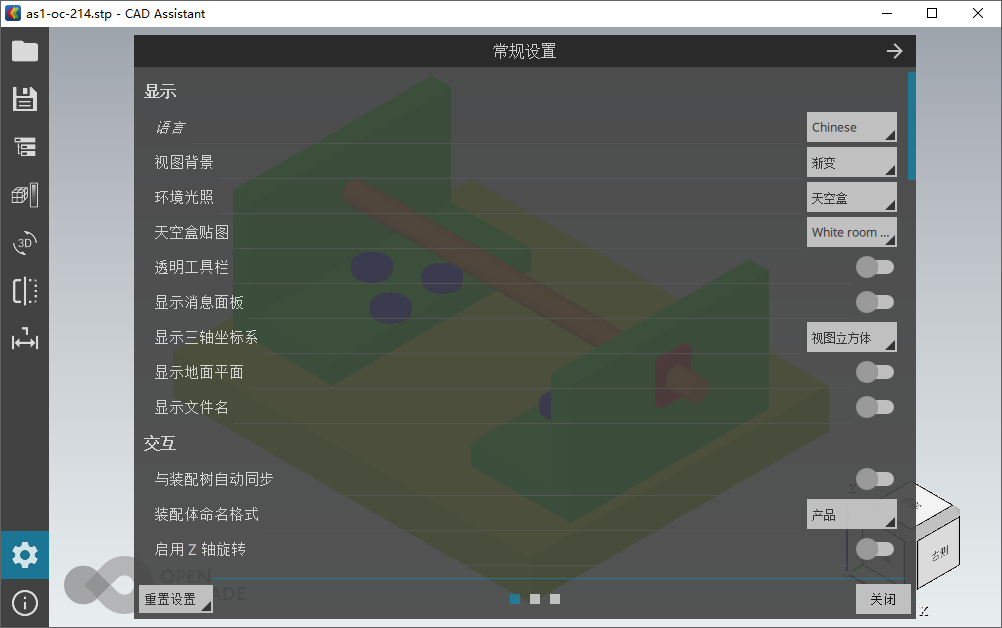

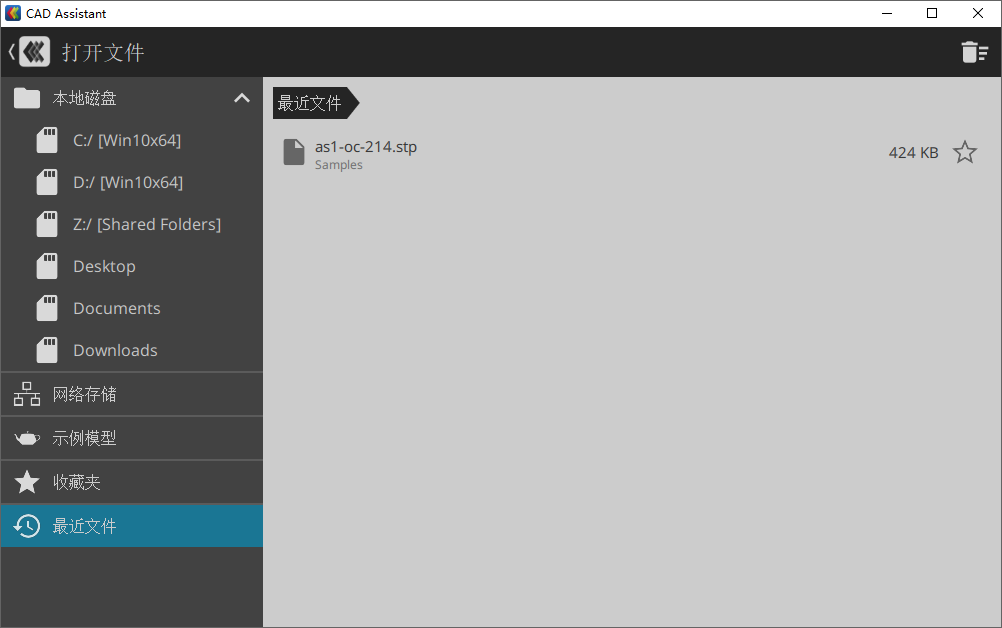

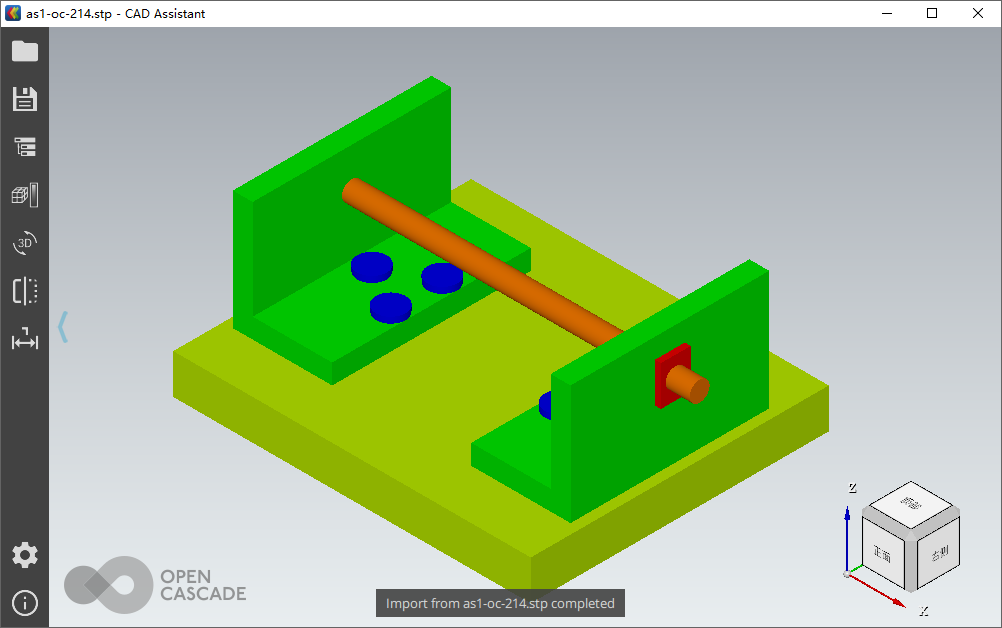

软件截图

软件介绍

Open Cascade CAD Assistant 是一款由 Open Cascade 官方出品的专业级离线 3D CAD 模型查看与格式转换软件。该工具最初作为 Open CASCADE Technology（OCCT）底层几何内核在移动平台上的技术展示平台，经过迭代，现已发展成为一款在桌面端和移动端均广受赞誉的免费 CAD 查看器。它不仅支持个人使用，且完全免费开放给商业用途。软件坚持纯离线运行逻辑，在保障企业级机密 3D 数据绝对安全的同时，将底层复杂的几何拓扑计算能力下放至普通移动设备与 PC 端，打破了传统重度 CAD 软件在阅图与轻量化协作上的壁垒。

核心功能

多格式 3D 模型解析与转换：原生提供出色的 STEP文件查看能力（含装配体结构与 PMI 信息），同时支持读取并转换 IGES、glTF、OBJ、BREP、PLY 及 STL 等工业与多边形网格格式。此外，通过扩展组件还可查看 IFC、JT、ACIS、DXF 及 Parasolid 等闭源商业格式。
装配体结构与属性测量：内置直观的树状浏览器，可自由隐藏、隔离或高亮装配体中的特定子部件。支持实时查询零部件的体积、表面积、质心等核心几何属性。
高级渲染与材质编辑：内置 PBR（基于物理的渲染）材质编辑器，支持金属度-粗糙度贴图解析。在桌面端更引入了 GPU 加速的 Path Tracing（路径追踪）全局光照渲染引擎，可直接截取照片级产品展示图。
多端适配与手势交互：针对移动端平板和手机（Android/iOS）进行了深度的多点触控优化，通过单指旋转、双指缩放及平移等直观操作即可丝滑操控复杂模型，同时提供支持多平台的底层统一体验。

适用人群

需要在出差或车间现场使用平板/手机实时审阅 3D 模型的制造工程师与工业设计师。
负责产品演示，需要向客户展示无损三维结构但无需授权高昂 CAD 软件的销售人员与项目经理。
需要在不同 3D 建模软件（如 SolidWorks、Rhino、Blender）之间进行格式中转与数据清理的 3D 打印玩家及创作者。
对 Open Cascade 底层技术栈感兴趣，需要评估其网格划分与解析能力的软件开发者。

优缺点分析

优点：

真正的免费商用：不含任何弹窗广告，无隐藏付费墙，个人与商业环境均可合法免费使用。
极致的隐私保护：区别于市面上的云端网页版看图工具，纯本地解析确保了图纸与机密数据无需上传至第三方服务器。
跨平台一致性：无论是 Windows、macOS、Linux，还是手机端，均能提供高度一致且流畅的解析能力。

缺点：

部分商业格式限制：对于 JT、Parasolid (X_T/X_B) 和 DXF 等包含商业专利的格式，仅提供查看功能，被限制了模型导出与转换权限。
移动端硬件瓶颈：在处理包含数百万个三角面片的超大型装配体时，极其依赖设备的 GPU 与内存，在低端手机或平板上可能会出现无预警的内存溢出（OOM）闪退。

系统要求

Windows：Windows 7 SP1 / 8.1 / 10 / 11 (64 位)，支持高 DPI 显示器。
macOS：macOS 10.10 (Mavericks) 及以上版本，支持 Intel 及 Apple Silicon (ARM 64-bit) 架构。
Linux：提供通用的 x86_64 AppImage 运行包。
移动端：Android 5.0+ 或 iOS 8.0+。
硬件建议：对于常规基础阅图，文件体积小于 50MB 可在任意设备安全打开。若需开启 Path Tracing 或加载超大模型，建议配备拥有独立显存或大容量共享内存的现代 GPU。
